connectivity 를 사용해서 찌꺼기 면 지우기

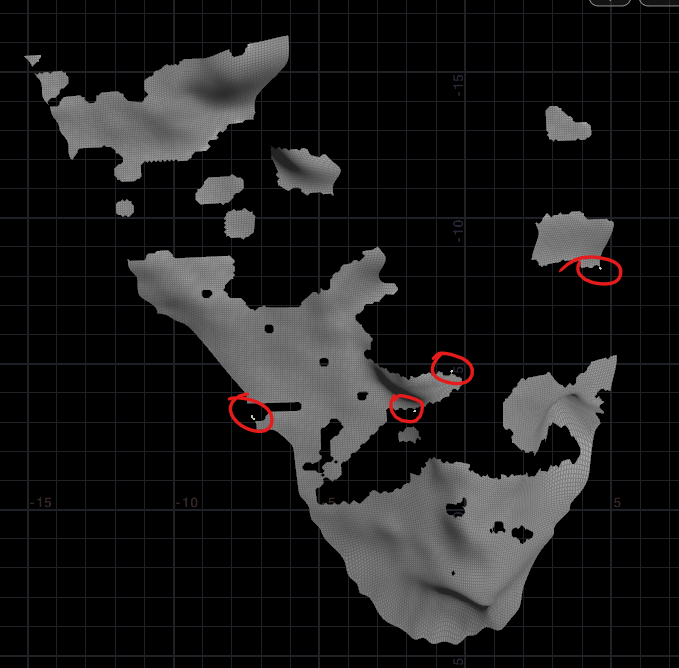

이런 작은 면들은 clean node를 달아주면 사라진다.



clean 을 하고나서 남아있는 면들 중에서,

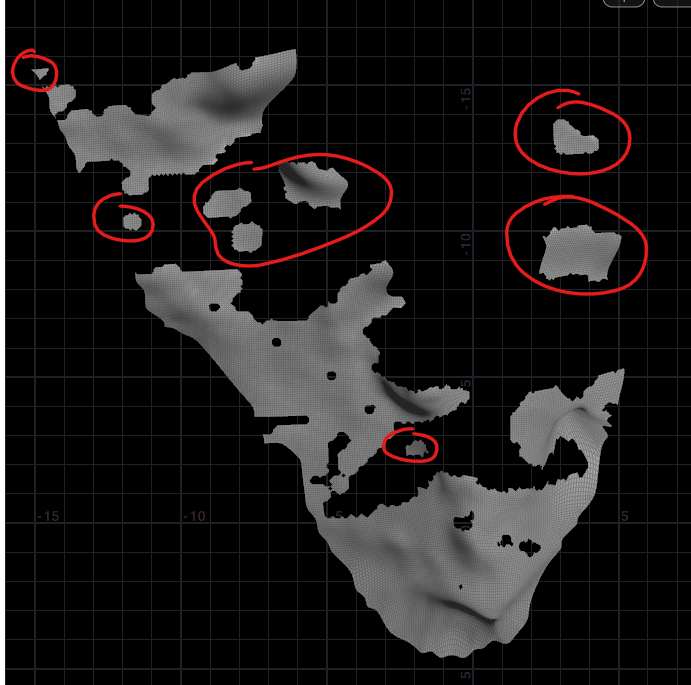

큰 덩어리들의 영역이 아닌, 작은 찌꺼기 면들을 없애고 싶다.

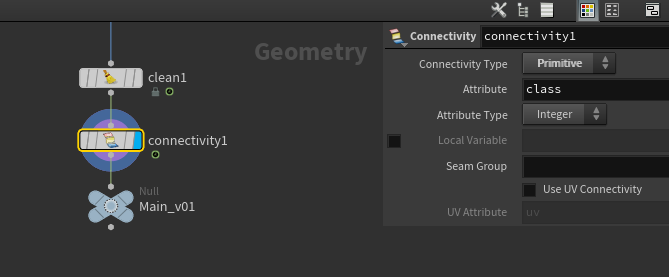

connectivity node를 만들어주고, primitive 타입으로 변경해준다.



connectivity : 분리되어 있는 모델링들 마다 class 번호를 부여해 주어, 개별로 컨트롤 할 수 있도록 해준다.

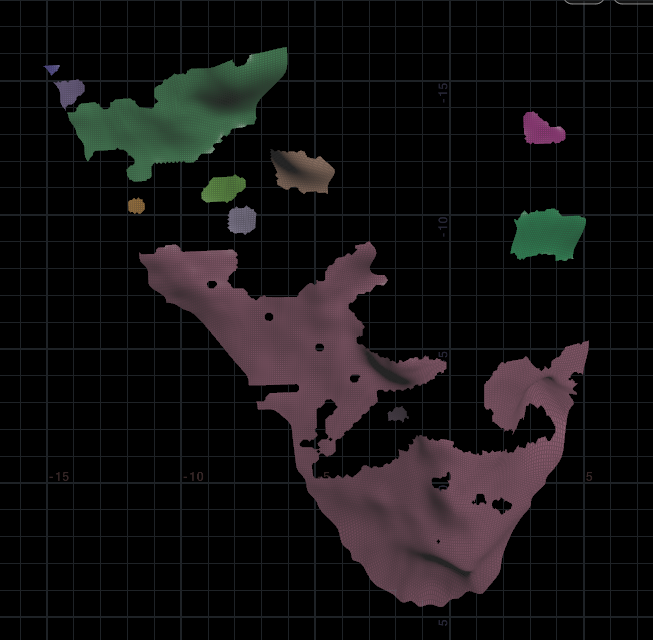

각각의 덩어리들에 class가 부여되서 다 다른색을 가진것을 볼 수 있다.







for each _primitive 를 만들고,

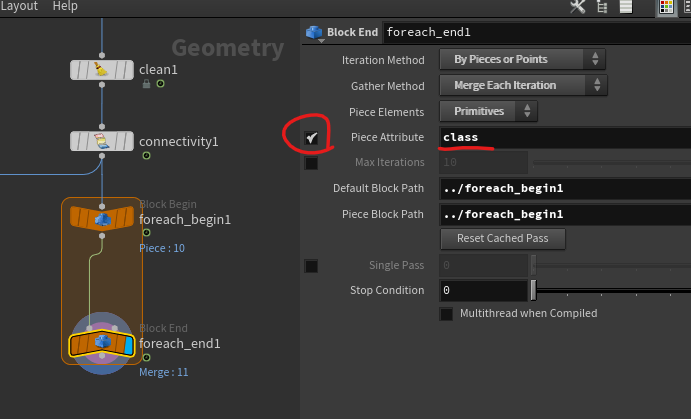

Block End > Piece Attribute 를 활성화 시킨뒤, class 를 넣어준다.

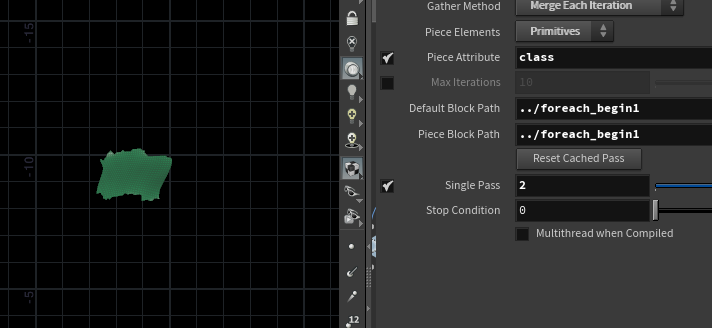

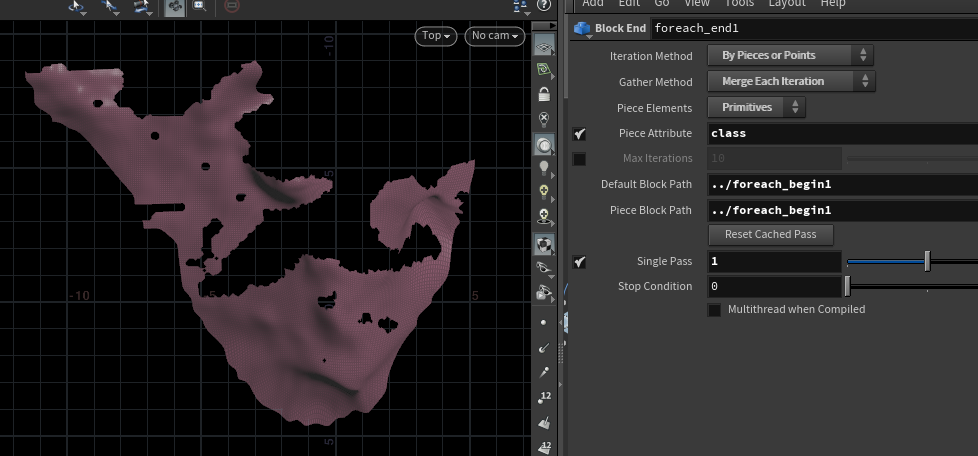

Block End >  single pass 로 하나씩 덩어리들이 개별적으로 나오는지 확인한다.

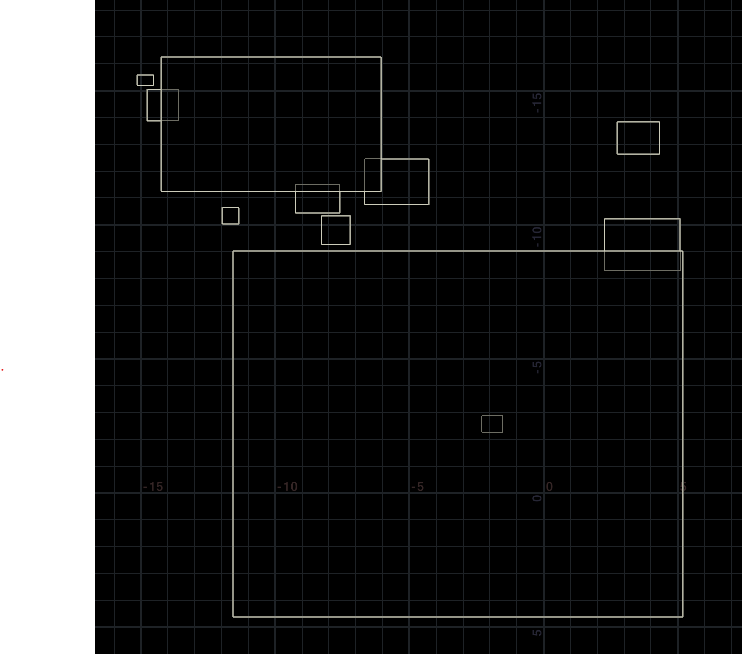

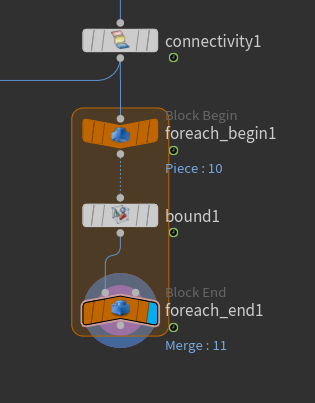

 bound node 로 각각 덩어리들에 bound 를 만들어준다.

크고 작은영역을 구별하고, 컨트롤 하기 쉽게 만들기 위한 작업이다.

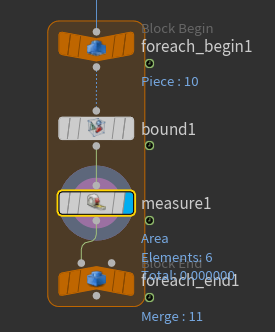

boundbox 의 너비를 인식하도록 하기 위해서, measure 노드를 만들어준다.

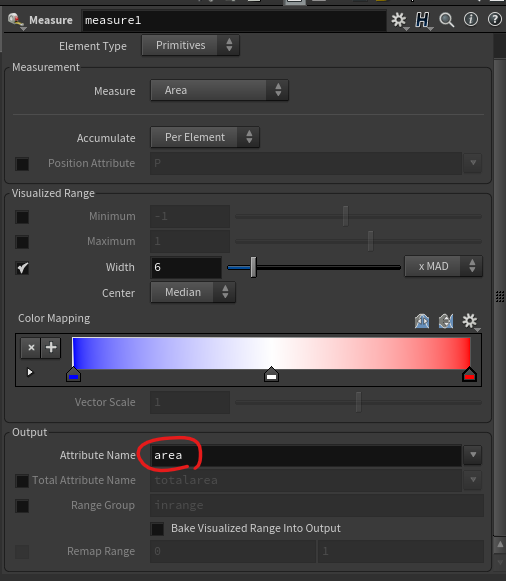

measure 노드에서 생성된 area 어트리뷰트가 bound box의 너비이다.

각각 박스의 너비가 측정 되었다.

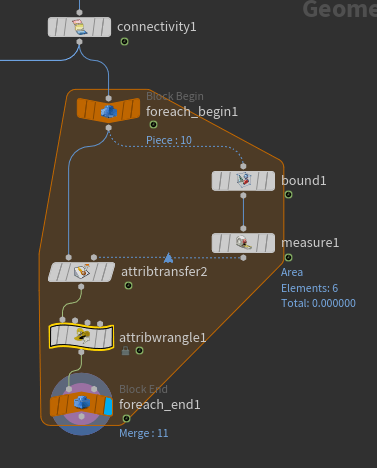

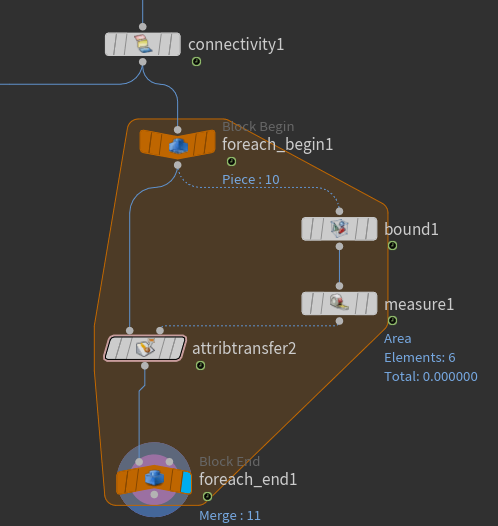

attribute transfer 로, 덩어리들한테 너비값을 넘겨준다.

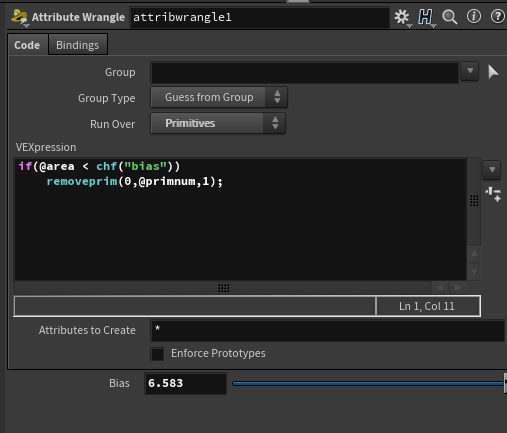

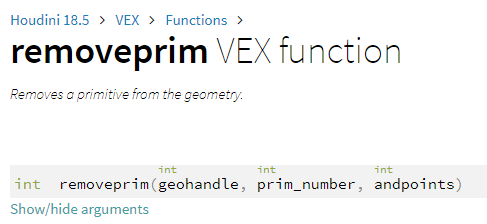

if문을 사용해서 찌꺼기들을 지운다.
